Введение

Воздействие шума на организм человека может оказывать негативное влияние, однако жители города непосредственно это могут не ощущать [1, 2]. Обычно для измерения шума в городах применяются стационарные или мобильные наземные средства его измерения, однако они являются дорогостоящими и не позволяют получить полную, объективную картину по зашумленности территории. Также их недостатком является многоступенчатость процесса получения, измерения и анализа шума, что делает данный процесс длительным.

Для решения описанных проблем могут быть использованы беспилотные летательные аппараты (БПЛА). С их помощью сбор аудиоданных становится более мобильным и быстрым, предоставляя возможность охватывать разнообразные участки города, в том числе труднодоступные, в кратчайшие сроки. В [3] приведено начало авторского исследования по оценке зашумленности городских территорий с помощью БПЛА, в котором также рассматривалась следующая проблема: наличие шума винтов дрона в аудиозаписи. Этот шум может сильно искажать полезную информацию, из-за чего невозможно проводить объективный анализ зашумленности территории. Поэтому предварительно необходимо очистить полученные аудиоданные от шума винтов и вибрации самого БПЛА [4]. В данной статье приводятся усовершенствованные методики отделения шума городской среды от шума дрона с использованием математических методов и современных нейросетевых технологий. После очистки звуковая дорожка должна быть проанализирована с точки зрения уровня зашумленности территории, выделения типов шумов [5], их составляющих и предоставления информации в виде отчетов с различными характеристиками. Для автоматизации данных процессов необходима разработка специального программного обеспечения, что будет являться результатом исследования.

Цель исследования – разработать автоматизированную систему для обработки аудиоданных, полученных с использованием БПЛА, и анализа зашумленности городских территорий.

Для достижения поставленной цели был разработан следующий алгоритм:

1) получение аудиофайла по БПЛА (шум улицы + шум от дрона);

2) обработка аудиофайла с помощью математических методов (шум улицы – грубая очистка);

3) обработка аудиофайла с помощью ИИ (шум улицы – тонкая очистка);

4) анализ «очищенного» шума: получение характеристик зашумленности;

5) формирование отчета о зашумленности;

6) формирование шумовой карты.

Материалы и методы исследования

Для обработки аудиосигналов использовались математические методы «грубой очистки» – кратковременное преобразование Фурье и спектральная фильтрация, а также «тонкая очистка» с помощью нейросети, обученной авторами.

Аудиозапись, полученная с использованием БПЛА, содержит в себе несколько компонент:

, (1)

где s[n] – городской шум, d[n] – шум дрона, v[n] – фоновый шум окружающей среды.

Для последующей обработки запись переводится в спектральную область с помощью кратковременного преобразования Фурье [6]:

(2)

где w[n] – окно [7], R – шаг окна, t – индекс временного кадра, f – частота.

Спектральная область используется, потому что в ней задача разделения упрощается, поскольку шум дрона имеет отчетливую гармоническую структуру, состоящую из интенсивных узкополосных пиков.

Гармоническая модель шума дрона будет выглядеть следующим образом:

(3)

где Dharm(t,f) – спектр гармонического шума дрона, Ak(t) – амплитуда k-й гармоники, fk(t) – частота k-й гармоники, δ(f – fk(t)) – дельта-функция, моделирующая узкий спектральный пик, K – количество гармоник, которые необходимо подавить.

Формула (3) позволяет изолировать доминирующий узкополосный шум дрона (частоты пропеллеров) таким образом, чтобы обработка не внесла изменений в аудиозапись городского шума.

Следующий шаг – убрать широкополосный шум [8], который обычно связан с турбулентностью воздуха и вибрациями корпуса БПЛА. Для него оценивают спектральную плотность мощности [9, 10]:

(4)

После этого формируется спектральная маска [11]:

(5)

где |Y(t,f)| – амплитуда спектра текущего кадра.

Если применить такую маску, широкополосная составляющая заметно уменьшается, а полезный сигнал остается:

. (6)

Чтобы обработка была качественнее, дальше используем адаптивный фильтр Винера. Он аккуратно подавляет шум, не влияя на сигнал:

(7)

где ФSS(t,f) – оценка мощности полезной части сигнала.

После этого остаточный шум становится меньше, и на выходе получается уже более чистый спектр:

(8)

Второй этап очищения аудиофайла – использование нейросетевой модели. Благодаря архитектуре phase-aware [12], аудиосигнал рассматривается как двумерная структура, в которой учитываются амплитуда и фазовые особенности. Поэтому нейронная сеть лучше восстанавливает детали, которые могли потеряться на предыдущих этапах обработки.

Нейросеть работает не с исходной волной, а с комплексным спектрограммным представлением [13]. На вход подаются две компоненты спектра – действительная и мнимая части

,

а на выходе модель оценивает комплексную маску, которая доочищает сигнал M(t,f).

Модель не восстанавливает сигнал «с нуля», а дорабатывает уже очищенный спектр, поэтому лучше сохраняет полезные детали и меньше искажает речь/фон:

. (9)

Обучение нейросети идет на парных данных: входное аудио после математической очистки и соответствующее ему аудио, очищенное от шума дрона.

Качество обучения контролируется составной функцией потерь, которая учитывает сразу несколько аспектов:

, (10)

где – ошибка по действительной и мнимой частям, – ошибка по модулю спектра, – штраф за фазовое расхождение,

Lenergy – ошибка по сглаженной энергии кадров.

После удаления шума БПЛА уровень очищенного сигнала удобно оценивать через среднеквадратичное значение (RMS) [14, 15], которое считается по формуле (11) и передает его воспринимаемую громкость:

. (11)

Для удобства интерпретации этот абсолютный показатель переводят в логарифмический масштаб – в децибелы:

. (12)

В процессе исследования для разработки автоматизированной системы анализа шума были использованы следующие библиотеки языка программирования Python, выбранного:

Tkinter – предоставляет базовые средства для создания интерфейса системы;

CustomTkinter – дает доступ к современному оформлению элементов интерфейса;

NumPy – реализует векторные вычисления, расчет спектральных характеристик, массивы;

SciPy – осуществляет фильтрацию, поиск пиков, билинейное преобразование фильтров;

Librosa – загружает аудиоданные, использует кратковременное преобразование Фурье (STFT) и обратное кратковременное преобразование Фурье (STFT);

SoundFile – сохраняет очищенные аудиофайлы в формате WAV;

PyTorch – реализует и запускает нейросеть, построенную на основе архитектуры Phase-Aware;

Matplotlib – осуществляет построение спектров, спектрограмм и карт зашумленности;

Pillow – загружает и отображает графические изображения в интерфейсе;

ReportLab – формирует pdf-отчеты.

Результаты исследования и их обсуждение

В результате проведенного исследования была разработана автоматизированная система, интерфейс главной страницы которой приведен на рис. 1.

Рабочий процесс обработки аудиоданных БПЛА включает три этапа: обработку аудиофайлов, их анализ и формирование отчета. После обработки аудиофайла можно просмотреть, какие этапы он прошел, нажав на кнопку «История обработки» (рис. 2).

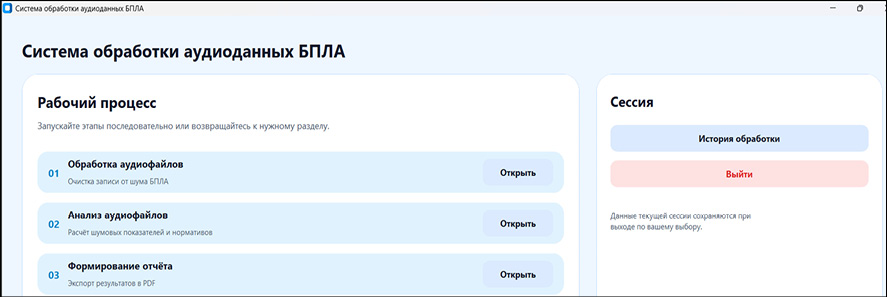

Рис. 1. Интерфейс главной страницы системы Примечание: составлен авторами по результатам данного исследования

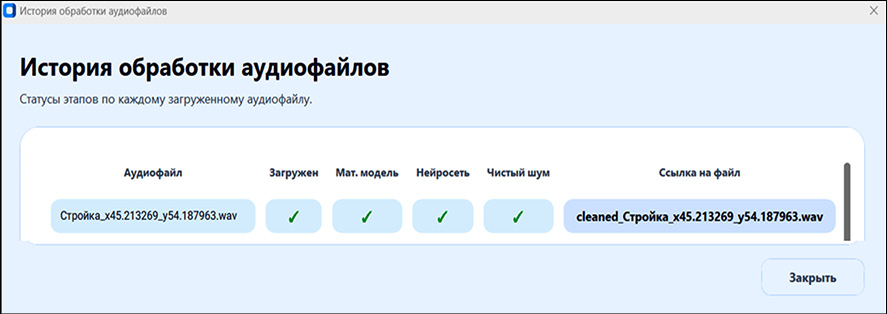

Рис. 2. Интерфейс окна «История обработки аудиофайлов» Примечание: составлен авторами по результатам данного исследования

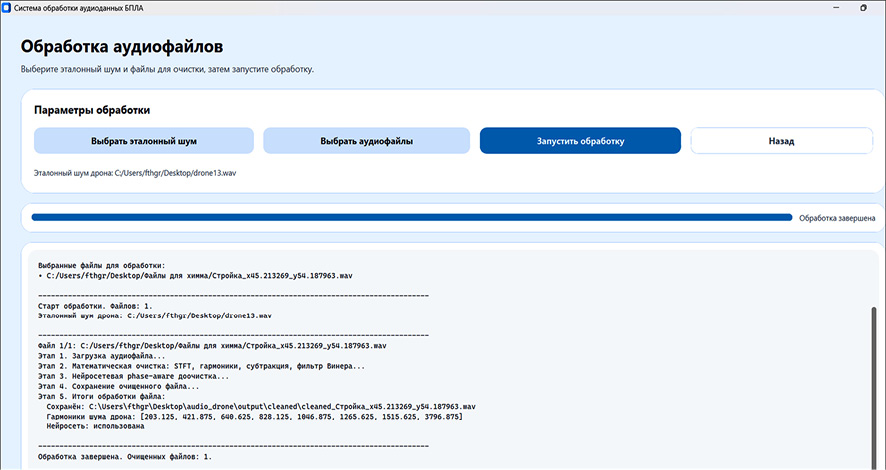

Рис. 3. Этап обработки аудиофайла Примечание: составлен авторами по результатам данного исследования

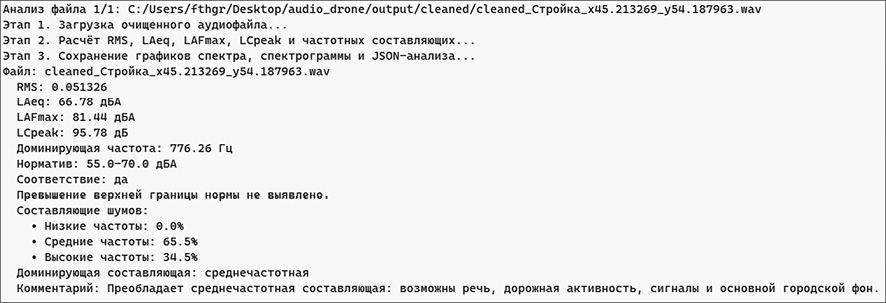

Рис. 4. Результат анализа аудиофайла Примечание: составлен авторами по результатам данного исследования

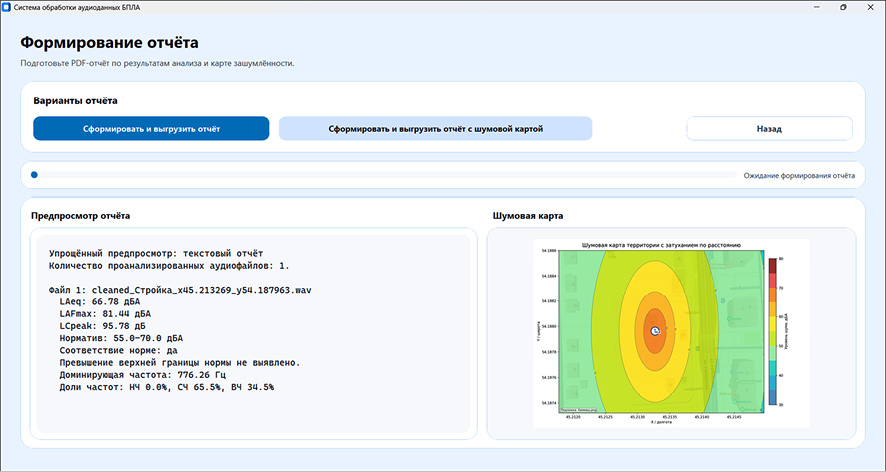

Рис. 5. Результат этапа «Формирование отчета» Примечание: составлен авторами по результатам данного исследования

На рис. 3 представлен результат обработки файла, включающий пять этапов:

1) загрузка аудиофайла;

2) математическая очистка: STFT, гармоники, субтракция, фильтр Винера;

3) нейросетевая «тонкая» очистка с помощью архитектуры phase-aware;

4) сохранение очищенного файла в выбранную директорию;

5) отображение итогов обработки аудиофайла.

Второй этап «Анализ аудиофайлов» (рис. 4) отображает следующие полученные характеристики уровня звука:

– RMS – средняя мощность цифрового аудиосигнала (если RMS ближе к 1, запись очень громкая);

– LAeq – средний уровень шума за все время записи;

– LAFmax – максимальный уровень шума;

– LCpeak – максимальный мгновенный пик шума;

– доминирующая частота,

– норматив и соответствие того, что показатель находится в норме;

– превышение – показатель того, насколько шум выше допустимого уровня;

– составляющие шумов – распределение энергии аудиосигнала по частотным диапазонам и др.

Последним этапом является формирование отчета (рис. 5), который выгружается в pdf-формате.

Таким образом разработанная система выполняет полный цикл обрабоки аудиофайлов: от загрузки до формирования отчета с различными характеристиками шума.

Заключение

Разработанное ПО успешно прошло тестирование на реальных аудиозаписях городской среды и показало качественные результаты по «очистке» шума с помощью математических методов и использования обученной авторами нейронной сети.

Результаты анализа шума представлены в виде pdf-отчета, включающего средние и максимальные характеристики уровня шума, а также его разделение на типы шумов, что имеет важное практическое значение при экологическом мониторинге города и составлении его шумовой карты.
