Введение

Исследование конвективного теплообмена в каналах, заполненных пористыми средами, имеет фундаментальное и прикладное значение для множества передовых технологий, таких как системы аварийного охлаждения активных зон ядерных реакторов, высокоэффективные компактные теплообменники, каталитические реакторы, системы рекуперации тепла и терморегулирования электронной аппаратуры [1]. Особый интерес для создания таких устройств представляют современные структурированные пористые материалы на основе трижды периодических минимальных поверхностей (ТПМП), обладающие оптимальным сочетанием прочности, проницаемости и развитой площади поверхности теплообмена [2]. Классическая задача Гретца о развитии температурного поля в канале при заданной температуре стенки служит краеугольным камнем в теории конвективного теплообмена и многократно обобщалась для учета специфики течений в насыщенных пористых средах [3, 4].

В ранних исследованиях, опиравшихся на модель однотемпературной среды, обычно предполагалось состояние локального термического равновесия (ЛТР), при котором температуры твердого каркаса и жидкости в каждой точке пространства совпадают [5]. Однако в реальных условиях, например при высоких скоростях течения, низкой теплопроводности каркаса или малом коэффициенте межфазного теплообмена, это допущение часто не выполняется. В таких режимах возникает существенная разность температур между фазами, что требует перехода к двухтемпературным моделям или моделям локального термического неравновесия (ЛТН) [6]. Игнорирование этого эффекта может привести к значительным погрешностям в расчете тепловых потоков.

Важным физическим эффектом, сопровождающим фильтрацию жидкости в пористой матрице, является также вязкая диссипация механической энергии, превращающая работу сил трения в тепло. Ее вклад становится определяющим в высокоскоростных течениях, в высоковязких жидкостях или в средах с малой проницаемостью. Влияние диссипации на теплообмен в условиях локального неравновесия изучено недостаточно полно, особенно для трехмерных течений в каналах некруглого сечения, где геометрия поперечного сечения существенно усложняет картину теплопереноса [7].

Аналитические решения подобных сопряженных задач представляют особую ценность, так как позволяют не только получить точные зависимости для ключевых параметров, но и выявить фундаментальные физические закономерности, служа надежным эталоном для верификации и тестирования численных методов [8, 9]. Теоретические основы теплопроводности, заложенные в классических и обобщенных моделях [10, 11], остаются актуальным инструментом для таких исследований. При моделировании сложных пористых структур, подобных поверхности Фишера – Коха S, особое значение приобретают современные методы численного анализа, разработанные в работах [12–14]. Подробное исследование топологии и свойств ТПМП представлено в [15].

Несмотря на значительное количество работ по каждому из указанных аспектов в отдельности, в литературе отсутствует комплексное трехмерное аналитическое решение, которое одновременно и строго учитывало бы как локально-неравновесные условия теплопереноса между фазами, так и вклад вязкой диссипации энергии, с последующим детальным анализом динамики локального числа Нуссельта. Восполнение этого пробела позволит более адекватно описывать теплообмен в широком классе практических устройств с пористыми вставками.

Цель исследования – получение полного аналитического решения трехмерной задачи Гретца для пористого прямоугольного канала в локально-неравновесных условиях с учетом диссипации и анализ влияния определяющих безразмерных критериев на тепловые характеристики.

Материал и методы исследования

Рассматривается стационарная вынужденная конвекция в пористом прямоугольном канале с поперечными размерами −H ≤ y ≤ H, −H ≤ z ≤ H и продольной координатой 0 ≤ x < ∞ (рис. 1). Параметр H представляет собой половину ширины и половину высоты канала (м). Среда состоит из твердого каркаса и жидкой фазы, заполняющей поровое пространство. Физическая модель предполагает, что пористая среда является однородной, изотропной, жесткой и неподвижной, а течение – ламинарным и гидродинамически стабилизированным.

Принята ключевая гипотеза локально-неравновесных условий теплообмена, поэтому температуры жидкой Tf и твердой Ts фаз различны и описываются независимыми уравнениями энергии. Стенки канала поддерживаются при постоянной температуре Tw, на входе (x = 0) температура жидкости постоянна и равна Tin ≠ Tw.

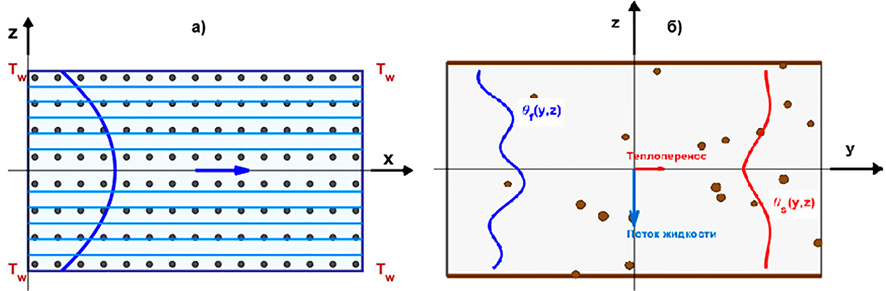

Рис. 1. Схема теплообмена в пористом прямоугольном канале: а) вид сверху, б) поперечный разрез Примечание: составлен авторами по результатам данного исследования

Гидродинамически развитое течение описывается моделью Бринкмана. Поле скорости имеет одну продольную компоненту u = u(y,z), определяемую уравнением [1]:

(1)

где μ – динамическая вязкость жидкости (Па·с), μeff – эффективная вязкость (Па·с), K – проницаемость (м²), G = –dp / dx = const – постоянный градиент давления (Па/м). Граничные условия u = 0 при y = ±H, z = ±H соответствуют условию прилипания, а условия симметрии при y = 0, при z = 0 отражают геометрическую симметрию задачи.

Решение уравнения (1) дает профиль скорости в виде произведения функций [1]:

(2)

где U – средняя скорость (м/с), а параметр S определяется как

Здесь Da – число Дарси, а параметр S характеризует соотношение между сопротивлением пористой матрицы и вязкими силами; при S → 0 течение описывается моделью Дарси с плоским профилем, а при больших S профиль приближается к параболическому.

Теплообмен описывается системой уравнений энергии для каждой фазы с учетом вязкой диссипации по модели Дарси, где источник тепла пропорционален квадрату скорости. Для жидкости:

(3)

для твердого каркаса, который считается неподвижным:

, (4)

где ρf – плотность жидкости (кг/м³), cp,f – удельная теплоемкость жидкости (Дж/(кг·К)), kf – теплопроводность жидкости (Вт/(м·К)); ks – теплопроводность каркаса (Вт/(м·К)); hfs – объемный коэффициент межфазного теплообмена (Вт/(м³·К)). Источник диссипации задается моделью Дарси: Фvisc = μu2 / K (Вт/м³), что адекватно при малых числах Дарси (), когда доминирует сопротивление пористой среды.

Граничные и начальные условия формулируются следующим образом:

(5)

Для перехода к безразмерному виду вводятся следующие переменные и параметры подобия:

(6)

где x*, y*, z* – размерные координаты (м), Pe – число Пекле, Br – число Бринкмана, kr – отношение теплопроводностей, Bi – число Био (параметр межфазного теплообмена).

Безразмерная система уравнений принимает вид

(7)

где û = u / U, D(y,z) = û2. Граничные условия: θf = θs = 0 при y = ±1 или z = ±1; условия симметрии аналогичны (5); начальное условие: θf = 1 при x = 0.

Метод решения основан на разложении безразмерных температур в двойные ряды Фурье по полной системе собственных функций, удовлетворяющих граничным условиям на стенках:

(8)

где собственные значения λm = (2m + 1)π/2, μn = (2n + 1)π/2 обеспечивают выполнение граничных условий.

Подстановка (8) в (7) и применение процедуры разложения приводят к системе обыкновенных дифференциальных уравнений для амплитуд Θmn(x) и Ψmn(x). Для случая продольной теплопроводностью в твердой фазе можно пренебречь, что дает алгебраическую связь:

(9)

Тогда уравнение для Θmn(x) принимает вид

(10)

где , а коэффициенты Фурье ûmn и Dmn вычисляются через интегралы от профиля скорости (2).

Решение (10), ограниченное при x → ∞, имеет вид

(11)

где κmn > 0 – корень характеристического уравнения, а постоянная Cmn находится из начального условия.

На основе полученного решения определяется локальное число Нуссельта, характеризующее интенсивность теплообмена на стенке канала. С учетом вклада обеих фаз:

(12)

где θb(x) – средняя объемная температура жидкости.

Результаты исследования и их обсуждение

На основе аналитического решения (8), (9), (11) и (12) выполнены расчеты тепловых и гидродинамических характеристик течения. Приняты следующие базовые параметры, если не указано иное: пористость ε = 0,5, kᵣ = 10, Br = 0,1, Bi = 1.

На рис. 2 представлены профили скорости. Как видно на рис. 2, а, с уменьшением числа Дарси (Da) профиль скорости приближается к параболическому (профилю Пуазейля в непористом канале). Для Da = 10-⁴ течение практически полностью описывается законом Дарси, профиль скорости выравнивается. Трехмерная структура поля скорости (рис. 2, б) и распределение его модуля в поперечном сечении (рис. 2, в) демонстрируют симметрию, характерную для геометрии прямоугольного канала.

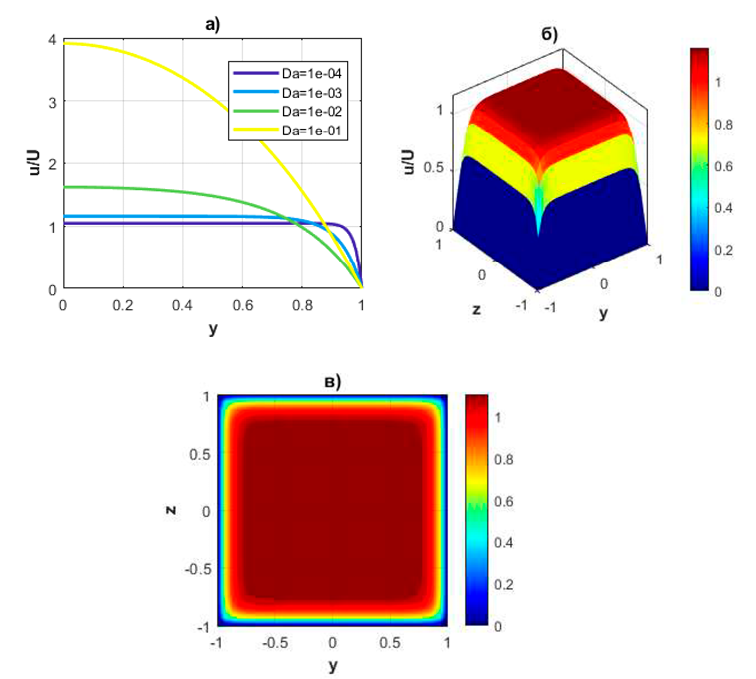

Рис. 2. Профили скорости течения: а) влияние числа Дарси (Da) на безразмерный профиль u/U (сечение z = 0); б) трехмерное распределение скорости; в) контуры скорости в поперечном сечении (вид сверху) Примечание: составлен авторами по результатам данного исследования

Рис. 3. Результаты решения трехмерной задачи Гретца в локально-неравновесных условиях (Bi = 1, Br = 0,1): а) профили безразмерной температуры жидкости θf в сечении x = 0,1 при различных числах Пекле; б) изменение температуры θf(0,0) вдоль канала; в) изменение локального числа Nu(x) Примечание: составлен авторами по результатам данного исследования

Профили безразмерной температуры жидкости θf в сечении x = 0,1 (рис. 3, а) показывают классическую для задачи Гретца картину: с ростом числа Pe тепловой пограничный слой у стенок становится тоньше. Это связано с усилением роли конвективного переноса вдоль канала по сравнению с поперечным кондуктивным переносом. При малых Pe (Pe = 1) температура успевает выравниваться по сечению уже на небольшом расстоянии от входа.

Изменение температуры на оси канала θf(0,0,x) (рис. 3, б) подтверждает вывод: для Pe = 100 температура в центре падает очень медленно, что свидетельствует о большом расстоянии, необходимом для полного прогрева. При Pe = 1 температура быстро стремится к нулю.

В начальной точке (x → 0) число Nu стремится к бесконечности, что соответствует условию I рода на стенке при скачке температуры (рис. 3, в). Далее наблюдается монотонное уменьшение Nu по мере прогрева потока и выхода на термически развитый режим. Анализ показывает, что величина числа Pe существенно влияет на динамику числа Nu в начальной области, но слабо сказывается на его асимптотическом значении вдали от входа.

Заключение

В работе разработан аналитический метод решения, основанный на применении двойных рядов Фурье. Данный метод позволил получить в замкнутой форме решение для трехмерных полей температур жидкой и твердой фаз в пористом прямоугольном канале в рамках локально-неравновесной модели переноса тепла с учетом вязкой диссипации механической энергии.

Проведенный параметрический анализ на основе полученного аналитического решения позволил количественно оценить влияние ключевых безразмерных критериев, в первую очередь интенсивности межфазного теплообмена. Установлено, что переход от условий локального термического равновесия (Bi → ∞) к выраженному неравновесию (малые числа Био) приводит к значительному снижению – на 20–25 % – расчетного коэффициента теплоотдачи (числа Нуссельта) по сравнению с равновесным режимом. Показано также, что вклад вязкой диссипации в энергетический баланс становится сравнимым с конвективным переносом и определяет неадиабатический рост температуры жидкости вдоль канала при числах Бринкмана Br > 0,5.

Полученное решение обладает экспоненциальной сходимостью рядов и формирует строгий аналитический эталон. Эта работа вносит вклад в теорию сопряженного теплообмена и может служить для тестирования и верификации вычислительных алгоритмов, моделирующих сложные процессы теплопереноса в насыщенных пористых средах.
