ИССЛЕДОВАНИЕ СОСТАВА РЕДКИХ БЕЛЫХ ВКЛЮЧЕНИЙ В ПОРАХ ЗОЛЬ-СОДЕРЖАЩЕГО ЦЕМЕНТНОГО КАМНЯ

Потапов В.В. 1 Ефименко Ю.В. 2 Карабцов А.А. 3 Горев Д.С. 1
1 ФГБУН Научно-исследовательский геотехнологический центр ДВО РАН
2 Филиал «ЦНИИП Минстроя России» Дальневосточный научно-исследовательский
3 Дальневосточный геологический институт ДВО РАН
Выполнены эксперименты по модифицированию цементного камня (цемент – вода) наночастицами SiO2. Наночастицы SiO2 вводили в цементное тесто в составе золя кремнезема, полученного по разработанной технологии на основе гидротермального раствора. Массовая доля SiO2 составляла 1,15% относительно расхода цемента, доза суперпластификатора 1,4%, водоцементное отношение 0,26. Установлены пределы повышения прочности при сжатии модифицированного цементного камня. На срезах сечения образцов модифицированного цементного камня обнаружены выраженные поровые включения белого цвета. Методами рентгенофазового и микрозондового анализов изучен вещественный и минерально-фазовый состав включений. Белое вещество в поре представлено в основном кальциевыми соединениями в виде сросшихся и одиночных пластин и крупных призматических образований. Сделан вывод, что включения являются продуктом активного взаимодействия наночастиц SiO2 с портландитом Ca(OH)2. Основной элементный состав белого вещества в поре: Ca, Si, Al, C и O. Состав характеризует наличие гидросиликатов, портландита и алюминатов кальция. Вероятно, это сгруппированные монокристаллы, сросшиеся в процессе гидратации, которые в электронном аналитическом пучке зонда дают смесевую картину. Результаты исследований важны с точки зрения механизма влияния наночастиц на характеристики модифицированного бетона.
наночастицы SiO2
цементный камень
портландит
рентгенофазовый и микрозондовый анализы
1. Суздалев И.П. Нанотехнология: Физико-химия нанокластеров, наноструктур и наноматериалов: изд. 2, испр. / И.П. Суздалев. – М.: Техносфера, 2009. – 592 с.
2. Потапов В.В., Грушевская Е.Н., Леонович С.Н. Модифицирование гидротермальным нанокремнеземом материалов на основе цемента // Строительные материалы. – 2017. – № 7. – С. 4–9.
3. Flores-Vivian I., Pradoto R. G.K, Moini M., Kozhukhova M., Potapov V., Sobolev K. The effect of SiO2 nanoparticles derived from hydrothermal solutions on the performance of portland cement based materials // Frontiers of Structural and Civil Engineering. – 2017. – P. 1–10.
4. Мелихов И.В. Физико-химическая эволюция твердого вещества / И.В. Мелихов. – М.: БИНОМ. Лаборатория знаний, 2006. – 309 с.
5. Кравцов А.В., Цыбакин С.В., Евсеева Т.М., Соболев К.Г., Потапов В.В. Литые бетоны с использованием отходов медеплавильного производства и нанокремнезема // Вестник МГСУ. – 2017. – Т. 12, № 9 (108). – С. 1010–1018.
6. Нанотехнологии. Азбука для всех / под ред. Ю.Д. Третьякова. – М.: ФИЗМАТЛИТ, 2008. – 368 с.

Наночастицы SiO2, обладающие большой удельной поверхностью (до 1000 м2/г), отличаются высокой химической активностью [1]. Они могут действовать как центры, ускоряющие реакции гидратации, а также как нанонаполнители, повышая плотность бетона и уменьшая пористость [2–3]. Аморфная структура SiO2 предопределяет его быстрое взаимодействие с Ca(OH)2 в результате пуццолановой реакции (SiO2 + CаО + Н2О>СаО•SiO2•Н2О) с образованием гидросиликатов кальция (ГСК) коллоидно-гелевой дисперсности [4]. В результате этих процессов образуется субмикрогелевая гидросиликатная взвесь, вязкость которой обеспечивает безседиментационное размещение реагирующих частиц SiO2 и цемента в порах Цм и на границе с заполнителем [5]. Частицы CSF имеют химическое сродство с поровой жидкостью Ц (Ca(OH)2, КОН, NaO), обладают высокой способностью к хемосорбции СаО и выполняют роль силикатных центров зародышеобразования возникающих на их поверхности гидросиликатов [6].

Целью данной работы было выяснение механизма взаимодействия наночастиц SiO2 гидротермального золя c портландитом в составе цементного камня.

Измеренная термогравиметрическим методом хемосорбционная активность золя «Геосил», полученного на основе гидротермального сепарата ГеоЭС, по связыванию CaO в цементно-золевых пастах с В/Ц = 0,30–0,34 показала его высокие значения δCaO от 500 до 2000 [мг CaO / г SiO2]. Но при этом отмечены существенные колебания частных значений δCaO при разных дозировках SiO2, хотя в целом тренд динамики в период до 28 суток соответствовал прогнозной реакции. Такие колебания δCaO мы связываем с вероятной неоднородностью распределения малых количеств высокоактивных частиц SiO2 по объему образцов и затрудненностью в назначении аналитических интервалов для расчетов Ca(OH)2 по ДТГА.

В качестве суперпластификатора СП был использован эффективный поликарбоксилат (ПКК) SVC-5 Neu. В результате применения этого ПКК при работе на образцах ЦПР с В/Ц 0,45–0,50 были получены обнадеживающие показатели эффективности золя по прочности при сжатии и изгибе (ΔR/R до 20 %) в период 2 суток. При работе на высокоподвижных бетонах с ОК = 12–19 см значения критериев эффективности добавки (золь «Геосил» + ПКК) существенно (в 1,7–3 раза) превзошли требуемые по ГОСТ 24211-2008 значения.

Навески для замесов: цемент – 100 г, (золь + вода + поликарбоксилат (ПКК)) – 26–29 г. Дозировки золя по SiO2ам составляли от 1,15 % до 1,74 % от массы цемента.

Начальную температуру цемента, воды, золя + ПКК обеспечивали на уровне 20 ± 0,5 °С, а помещение в течение первых 70 часов кондиционировали круглосуточно при установившейся температуре 19–21 °С.

При изготовлении вручную цементно-золевой пасты (фарфоровая чашка диаметром 150 мм, стальная чайная ложка) в течение первых 2–3 минут образовывалась густая полусухая глиноподобная трудноперетираемая масса. Но после продолжения интенсивного перемешивания спустя 2–4 минуты тесто скачкообразно разжижалось до консистенции сметаны. У бездобавочного цементного теста этого явления загустевания не наблюдалось.

Перемешанное тесто формовали в один прием в полиэтиленовую крышку (диаметром 90 мм, высотой 10 мм) с последующим 10–15 разовым постукиванием и заглаживанием увлажненной стальной линейкой и помещали в затемненный эксикатор над водой. Форму с тестом с большим В/Ц = 0,39 через 0,5–1 час накрывали предметным стеклом, переворачивали вверх дном, а через 4–5 часов снимали стекло и форму возвращали вниз дном в эксикатор, в возрасте 16–24 часа после хранения над водой в эксикаторе образцы разопалубливали и размещали в мелкоячеистой полиэтиленовой сетке в среде твердения по ГОСТ (в воде с кусочками цементного камня 3·5 мм, над водой).

Верхняя поверхность цементно-золевых образцов была чуть шероховата, а нижняя – обычная, гладкая.

При перемешивании по регламенту ГОСТ цементно-золевого теста (В/Ц = 0,28, SiO2ам = 2 %, добавка ПКК) в стандартном смесителе образовывалась такая же вязко-сухая неперемешиваемая масса, консистенция которой после получасовой выдержки под мокрой тканью и последующего «ручного» перетирания в круглодонной чашке стала пластичной.

На этом промежуточном этапе (перед перетиранием) на поверхности густой цементно-золевой пасты с повышенным содержанием SiO2ам = 2 % отмечены рассеянные редкие белесоватые вкрапления, тактильно ощущаемые как «мелкие песчинки» в цементном тесте.

На сколах испытанных образцов бетона с SiO2ам = 2 % наличие белых вкраплений в цементно-песчаной составляющей бетона это явление не отмечали в явной форме вследствие визуально маскирующего влияния мелкой фракции кварцполевошпатового песка или из-за абразивного истирающего действия песка и щебня на флокулы SiO2ам при перемешивании бетонной смеси.

Таким образом, найденная очень высокая вязкость цементно-золевого песка на начальной стадии перемешивания (до 3–4 мин), исчезающая при дополнительном более интенсивном перетирании, обусловлена повышенными хемосорбционными свойствами SiO2ам в составе золя.

Полученные образцы исследовались методами рентгеновской дифракции и микрозондового анализов. Использовались следующие приборы: дифрактометр рентгеновский общего назначения ДРОН-3 с монохроматизированным медным излучением; минидифрактометр MiniFlex, Rigaku, Япония, излучение медное, монохроматизированное; микрозонд с электронным возбуждением JXA-8100, JEOL, Япония с четырьмя волновыми спектрометрами, дооборудованный энергодисперсионным спектрометром INCA-350, Oxford, Великобритания.

В процессе исследования получены порошковые рентгенограммы, карты распределения элементов по поверхности образца, профили изменения интенсивности аналитических линий анализируемых элементов по линии выбранной на поверхности образца, химические анализы, полученные в точке (анализируется объем 2–5 микрон диаметром) и полученные при сканировании электронным лучом по выбранной площади образца.

Интерпретация порошковых рентгенограмм, полученных на ДРОН-3, проводилась с помощью программного комплекса PD Win, содержащего информацию о более чем полутора миллионах эталонных соединений, рентгенограммы, полученные на минидифрактометре MiniFlex, интерпретируются с помощью программного комплекса, поставляемого вместе с прибором.

Следует отметить, что из-за особенностей возбуждения характеристических рентгеновских линий этим методом определяются содержания анализируемых элементов, все остальные способы предоставления аналитической информации являются результатом математической обработки. Возможны следующие способы представления: способ 1 – все элементы измеряются, результат в весовых процентах; способ 2 – все элементы измеряются, результат в атомных процентах; способ 3 – измеряются все элементы, кроме кислорода, кислород рассчитывается по валентностям определенных элементов, результат представляется в окислах; способ 4 – кислород рассчитывается, представление определенных элементов, в том числе и кислорода в весовых процентах; способ 5 – кислород рассчитывается, представление результатов в атомных процентах.

Поскольку микрозонд представляет собой комбинацию электронного микроскопа со спектрометрами, то он предоставляет возможность получения электронномикроскопических снимков, выполненных в трех основных представлениях: 1 – режим SEI – изображение строится во вторичных электронах. В этом случае картина отображает чаще рельеф поверхности, чем состав её; 2 – режим COMPO – изображение строится в отраженных электронах. В этом случае картина отображает распределение областей различной плотности по поверхности образца. Чем больше средний атомный номер вещества, тем более ярким оно получается на экране; 3 – режим TOPO, отображающий рельеф поверхности, причем тени падают так, как будто солнце расположено в правом верхнем углу экрана. С помощью этого режима можно отличать впадины от выпуклых областей. С использованием волновых спектрометров возможна комбинация методов SEI, COMPO с распределением интенсивности характеристического излучения по отображаемой поверхности.

Исследование состава редких белых включений в порах золь-содержащего цементного камня (SiO2 = 1,15 %, ПКК = 1,4 %, В/Ц = 0,26)

При изготовлении цементной пасты с золем (SiO2 = 1,1 %) и суперпластификатором ПКК (около 1,4 % по жидкости), В/Ц = 0,26 было отмечено временное торможение процесса перемешивания (консистенция вязкой полусухой глиняной массы) – тиксотропия, устраняемое потряхиванием и интенсивным растиранием до «внезапного» разжижения и образования консистенции сметаны. На этапе перемешивания полусухой массы на её поверхности отмечалось наличие белесоватых «песчинок». А после укладки теста в полиэтиленовую крышку и при распалубке (через 16–20 час) зафиксирована шероховатость верхней поверхности в виде выступов плоской формы. При откалывании препаратов Цк Si для анализов на некоторых поверхностях отколов фиксировали наличие белых точек (включений) (рис. 1). Нижняя поверхность отформованных дисков Цк Si была обычной, гладкой. У бездобавочного цементного теста Цк б/д процесс перемешивания, укладки и качество поверхностей были обычными. На поверхности отколов препаратов Цк б/д белые точки также наблюдались, но в гораздо меньшем количестве. Было сделано предположение, что белые точки (включения) на сколах Цк Si представляют собой преобразованные частицы SiO2, очень быстро реагирующие с Са(ОН)2 в цементном тесте (с образованием гидросиликата CSH) и быстро «окаменевшие».

Вероятно также, что отмеченные визуально (и на ощупь) мелкие белесоватые «песчинки» на поверхности перемешиваемого цементно-золевого теста могут быть отнесены к частицам «окаменевшего» SiO2ам в результате реакции SiO2 + Ca(OH)2>CSH. Проверку этих версий (SiO2 или CSH) выполняли с помощью микрозонда JXA-8100 (Jeol) c энергодисперсионным спектрометром INCA-350 (Oxford).

Согласно проведенным исследованиям, установлено, что белые включения (вкрапленник) в поре Цк Si 1,15 представлены преимущественно гидросиликатами ориентировочного состава – хондродит, Ca(OH)2, то есть продуктами начала бурной реакции SiO2 с Ca(OH)2.

pot1.tif

pot1b.tif

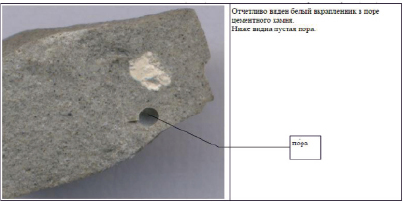

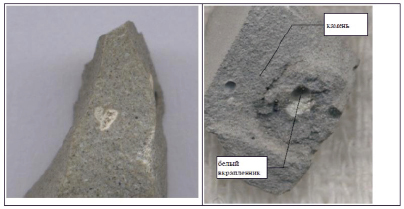

Рис. 1. Общий вид одного из сколов цементного камня (Denki) с добавкой золя-геосил, в возрасте 50 суток (увеличение в 5–7 раз)

Из представленных данных на микрофотографиях видно, что элемент Ca повторяет карту интенсивности вплоть до редких торцов одиночных и сросшихся пластин. Элемент Al – в зонах вне геометрических фигур портландита. Элемент Si рассеян, практически отсутствует в зонах портландита, присутствует в небольшом количестве вне кристаллов Ca(OH)2. Видна округлая частица на карте с ее четким обозначением в излучении Si, также продукт овально-ромбической формы, который представлен спектром Si и Ca. В целом можно резюмировать, что в поре по данным спектрального анализа: 1) много кальция, много кислорода; 2) мало алюминия; 3) скопления кремния повторяют распределения кальция, что указывает на присутствие образовавшихся гидросиликатов. По итогам анализов белого вещества в поре можно заключить: 1) белое вещество в поре представлено в основном кальциевыми соединениями в виде сросшихся и одиночных пластин и крупных призматических образований; 2) основной элементный состав белого вещества в поре: Ca, Si, Al, C и O. Состав характеризует наличие гидросиликатов, портландита и алюминатов кальция. Вероятно, это сгруппированные монокристаллы, сросшиеся в процессе гидратации, которые в электронном аналитическом пучке зонда дают смесевую картинку; 3) на карте (общий вид, спектры Са, Si, O, кроме C) видно углубление, в котором находится некоторое количество кристаллитов. Плотность небольшая, а потому на картах распределения элементов это место выглядит темным.

pot2a.tif

pot2b.tif

Элемент Al

Элемент Ca

pot2c.tif

pot2d.tif

Элемент C

Элемент Si

pot2e.tif

pot2k.tif

Пора, общий вид

Элемент O

Рис. 2. Пора, общий вид, карта распределения элементов (Al, Ca, C, Si, O)

Таблица 1

Результаты точечного микрозондового анализа участков цементного камня без добавки, (–) – концентрацию не определяли

Спектр

Статистика

Na

Mg

Al

Si

S

Cl

K

Ca

Sc

Ti

Fe

сумма

Соединения

Спектр 1

Да

1,82

1,36

25,37

0,22

70,65

0,58

100

CSH

Спектр 2

Да



1,12



98,88

100

CaO

Спектр 3

Да

1,43

3,92

6,71

1,99

0,61

84,29

1,05

100

CH + SiO2

Спектр 4

Да

1,89

1,07

26

0,32

69,79

0,37

0,56

100

CSH

площадь×190

Да

0,46

3,22

4,45

20,57

3,31

0

0,85

64,19

0,36

0,27

2,2

99,88

Макс.

0,46

3,22

4,45

26

3,31

0

0,85

98,88

0,36

0,37

2,2

Мин.

0

0

0

1,12

0

0

0

64,19

0

0

0

Таблица 2

Результаты точечного микрозондового анализа участков цементного камня с добавкой (образец с добавкой (SiO2 1,15 %)), (–) – концентрацию не определяли

Спектр

Статистика

Na

Mg

Al

Si

S

Cl

K

Ca

Sc

Ti

Mn

Fe

Mo

Yb

сумма

Соединения

Спектр 1

Да

1,31

0,91

26,26



0

0,17

73,74

0,43



102,82

CSH

Спектр 2

Да

0,96

1,04

16,64

0,54

0,29

60,6

0,56

0,75

81,38

CSH

Спектр 3

Да

0,78

2,11

26,9

0,6

0,48

62,9

0,48

0,86

94,5

CSH

Спектр 4

Да

––

0,64





53,88



54,525

CaO

Спектр 5

Да

0,6

0,97

6,72

2,08

0,34

46,88

0,72

58,1

CH + SiO2

Спектр 6

Да

80,27



0,5

1,21

0,32

1,19

83,49

Спектр 7

Да

0,39

0,35

1,47

0,61

66,74

689,57

CaO

Спектр 8

Да

0,7

12,69



0,32

59,35

0,51

73,57

CSH

Спектр 9

Да



1,17

0,44

68,25

69,86

Спектр 10

Да

1,86

0,93

24,98

72,57

0,54

0,98

101,86

CSH

Спектр 11

Да

0,77

0,64

14,59

58,41

0,42

74,84

CSH

площадь×190

Да

0,31

1,99

3,12

13,65

1,91

0

0,44

43,56

0,2

1,69

66,87

Макс.

0,31

8,27

3,12

26,9

2,08

0

0,48

73,74

0,48

0,2

0,32

1,69

0,51

0,98

Мин.

0

0

0

0,5

0

0

0

1,21

0

0

0

0

0

0

pot3a.tif

pot3b.tif

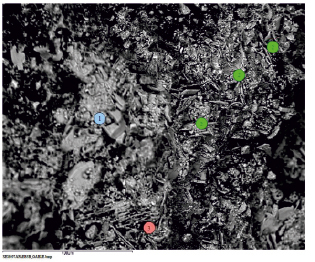

Рис. 3. Микрофотография поры в золь-содержащем цементном камне (SiO2 = 1,14 %) (увеличен участок № 1 с призмами)

pot4a.tif

а)

pot4b.tif

б)

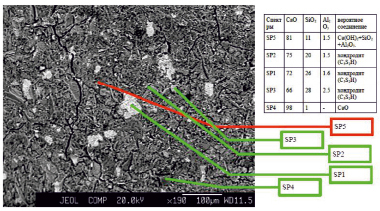

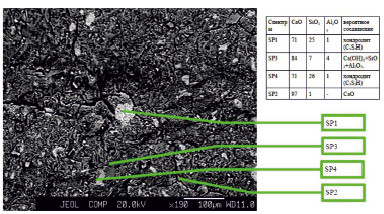

Рис. 4. а) Микрофотографии поверхности сколов цементных камней без добавки и с добавкой; б) Цементный камень PSR (Denki) – с добавкой (SiO2 = 1,15 %)

По описанию микрофотографий и энергодисперсионного анализа цементного камня PSR (Denki) (к рис. 4 а, б и табл. 1, 2) можно сделать следующие комментарии. Строение характеризуется мозаичной, неправильной зернистой структурой, с ветвистыми трещинами и белыми вкрапленниками. Белые вкрапленники: размер 5–15 мкм, до редких 30 мкм. Их содержание в золь-содержащем Цк примерно в 2 раза выше, чем в Цк без добавки. Общая площадь (пористость) белых вкрапленников составила 0,4–0,6 % для Цк б/д и около 1 % для Цк с добавкой SiO2. Серые обломки неправильной формы отнесены к клинкеру, с диаметром до 10 мкм. Серые включения правильной формы отнесены к гидратам, размером до 5–10 мкм. Трещины ветвистые, в основном огибающие крупные участки и поры. У бездобавочного Цк эти трещины более широкие (размером до 10–12 мкм), по сравнению с трещинами в Цк SiO2, размером до 5 мкм. В бездобавочном Цк видны редкие четкие призматические кристаллы размером до 12 мкм. Размер частиц Цк около 15–20 мкм. Химический состав участков цементных камней (табл. 1, 2). Белые, серые и тёмные частицы представлены в основном кальций-силикатными соединениями типа C5S2H, Ca(OH)2 и редко встречающихся остатков СаОсвоб. Для обоих образцов (Цкб/д и ЦкSi) усредненный химический состав сходен и соответствует составу исходного применённого цемента – СаО = 65 %, SiO2 = 21 %.

Выводы

1. У образцов с добавкой SiO2 количество белых включений больше в 2 раза, трещин меньше, их толщина меньше, то есть образцы Цк SiO2 более трещиностойкие.

2. Вероятно, что в мелких порах концентрируются наночастицы SiO2ам которые вызывают роль «нано»-затравки для реакции Ca(OH)2 с SiO2ам. Вероятно образование гидросиликата хондродитового состава. Здесь возможно образования наноразмерных смесевых систем, которые в электронном микроскопе дают картину XCaO•YSiO2•ZH2O.

3. Наличие добавки SiO2ам в Цк практически не изменяет состав гидратов в ЦкSi, что косвенно подтверждает по данным термогравиметрического анализа состав гидросиликатных фаз.
