ОСОБЕННОСТИ МОДЕЛИРОВАНИЯ РАБОТЫ РЕЗЕРВУАРОВ ДЛЯ ЛИКВИДАЦИИ РАЗЛИВОВ УГЛЕВОДОРОДОВ, ИСКЛЮЧАЮЩИХ НАКОПЛЕНИЕ ГИДРАТА

Кильдибаева С.Р. 1 Гильманов С.А. 1 Ишмухаметова А.А. 1
1 Стерлитамакский филиал ФГБОУ ВО «Башкирский государственный университет»
В статье рассматривается установка и работа специального резервуара, который может быть использован в случае разливов углеводородов на дне водоема. Такой разлив характерен для техногенной аварии нефтедобывающей конструкции при глубоководной добыче. Согласно термобарическим условиям на дне Мирового океана газовые пузырьки будут превращаться в гидратные пузырьки. Гидрат, накапливаясь внутри резервуара, может помешать стабильной работе купола. Вследствие чего необходимо рассмотреть особенности накопления углеводородов без учета гидрата. Один из способов, исключающих накопление гидрата, рассмотрен в данной статье. Внутрь резервуара предварительно закачивается раствор, который препятствует попаданию внутрь резервуара частиц гидрата. Считая, что нефть распространяется в виде капель, а газ в виде пузырьков, внутрь купола сначала будут проникать только капли нефти, затем ещё и пузырьки метана. В работе определены режимы накопления углеводородов внутри купола, определено влияние тепловых потоков на формирование температурных полей углеводородов.
резервуар для сбора углеводородов
разлив нефти
гидратообразование
накопление углеводородов
затопленная струя
1. Абрамович Г.Н. Теория турбулентных струй. – М.: ЭКОЛИТ, 2011. – 720 с.
2. Насыров А.А. Моделирование процесса наполнения «Купола-сепаратора», предназначенного для ликвидации нефтегазовых выбросов в зоне морского дна // Вестник Кемеровского государственного университета. – 2015. – № 2–1 (62). – С. 41–45.
3. Нигматулин Р.И. Динамика многофазных сред. Т. 1. – М.: Наука, 1987. – 464 с.
4. Чиглинцев И.А., Насыров А.А. Моделирование процесса наполнения купола-сепаратора с разложением газогидрата, образовавшегося в период монтажа установки // Инженерно-физический журнал. – 2016. – Т. 89, № 4. – С. 851–860.
5. Lee J.H.W., Chu V.H. Turbulent jets and plumes: a Lagrangian approach. – Kluwer, 2003. – 390 p.

В связи с уменьшением запасов углеводородов в континентальной части, ежегодно учеными предлагаются альтернативные способы добычи углеводородов. Наряду с этим ведется активное освоение шельфа и глубоководной добычи нефти. Несмотря на позитивный прогноз относительно объемов нефти, сосредоточенных в шельфе, данный вид добычи природных ископаемых несет большую вероятность возникновения аварийных ситуаций, как это было в Мексиканском заливе в 2010 году. Для предупреждения такого рода случаев техногенных разливов необходимо разработать модели устройств, предназначенных для устранения утечек. В работах [2, 4] были рассмотрены модели работы устройств, предназначенных для устранения глубоководных утечек углеводородов. Проблема устранения накопления гидрата внутри купола является немаловажной, так как, накапливаясь внутри купола, гидрат может помешать стабильной работе купола (накопление гидрата в куполе ведет к возникновению «положительной плавучести» и всплытию купола к поверхности Мирового океана).

Постановка задачи

Пусть на дне водоема имеется источник истечения углеводородов (нефть и газ) с известным объемным расходом V0 и начальной температурой T0. Известны состав смеси углеводородов, их теплофизические характеристики и характеристики окружающей воды.

В статье рассматривается модель устройства, предназначенного для сбора углеводородов на дне водоема. По предлагаемой схеме к месту утечки углеводородов предлагается опустить и установить купол-сепаратор, схема которого приведена на рис. 1.

pic_46.tif

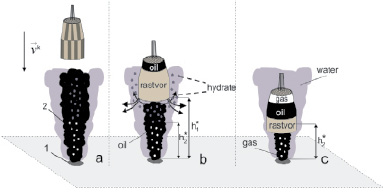

Рис. 1. Процесс установки купола-сепаратора: 1 – источник углеводородов; 2 – углеводороды (нефть и газ)

Термобарические условия на дне океана таковы, что созданы идеальные условия для образования газовых гидратов. Так, в апреле 2010 г. при разливе нефти в Мексиканском заливе использовалась купольная технология, однако не была предусмотрена стратегия управления гидратами, которые накапливались внутри купола, вследствие чего гидраты копились внутри купола и придавали конструкции положительную плавучесть. Этот факт не позволил зафиксировать купол и использовать его в качестве средства для предотвращения утечки углеводородов.

При создании модели устройства, рассматриваемого в этой статье, для предупреждения гидратообразования, внутрь купола закачивается специальный раствор с температурой Tr = 60 °С, который не смешивается с нефтью и водой, и в котором не растворяется газ. Плотность раствора такова, что выполняется условие:

ρo < ρa < ρh,

где ρo, ρa, ρh – соответственно плотности нефти, раствора и гидрата.

Процесс установки купола происходит в несколько этапов. Купол начинают опускать с постоянной скоростью v0 (рис. 1, а). На этапе 1 на расстоянии Kildibaeva01.wmf от дна происходит открытие нижнего основания купола. Внутрь начинают проникать капли нефти. С момента времени t1 рассматривается накопление слоя нефти внутри купола, вытесняя при этом равное количество раствора спирта. Этап 2 продолжается до тех пор, пока толщина слоя нефти не достигнет заданного значения (может варьироваться, толщина слоя нефти важна на этапе откачки). Отметим, что струей происходит «захват» воды [5], что будет понижать температуру в струе и на высоте Kildibaeva02.wmf, наступит условие гидратообразования, что спровоцирует покрытие газовых пузырьков гидратной коркой. Таким образом, выше некоторой высоты Kildibaeva03.wmf (рис. 1, b), пузырьки газа будут превращаться в частицы гидрата, которые внутрь купола проникать не будут (рис. 1, c). На третьем этапе купол опускается с постоянной скоростью v1, пока низ купола не достигнет высоты Kildibaeva04.wmf. Этап 3 начинается с момента t3, в купол начинают проникать пузырьки газа. С момента t4 начинается этап 4 – в куполе начинает накапливаться слой газа. Этот этап продолжается до тех пор, пока толщина слоя газа не достигнет заданного значения (может варьироваться, толщина слоя газа важна на этапе откачки). С момента t5 (этап 5) купол опускается с постоянной скоростью v1, пока нижнее основание купола не достигнет дна водоема. Начиная с момента времени t6 рассматривается стационарная работа купола (этап 6). Ниже приведены уравнения, описывающие процесс установки купола, в общем виде. Каждое из уравнений будет модифицироваться для каждого из этапов установки.

Основные уравнения

Для определения температуры струи используем соотношение, предложенное в [1]:

Kildibaeva05.wmf

где Tw, T0 – соответственно температуры окружающей воды и вытекающей из скважины нефти (и газа); V0 – начальный объемный расход из скважины; V = πwB2 – объемный расход.

Зная равновесную температуру гидратообразования при давлении 150 атм., которая соответствует T* = 21 °С, найдем расстояние, выше которого пузырьки газа будут покрываться гидратной коркой. На рис. 2 приведено распределение струи, из которого видно, что на расстоянии z* = 2,4 м от дна температура струи становится равной T* и газовые пузырьки превращаются в частицы гидрата.

Уравнения сохранения масс для нефти и раствора в куполе имеют вид

Kildibaeva06.wmf Kildibaeva07.wmf

Kildibaeva08.wmf (1)

где Kildibaeva09.wmf – массовый расход нефти; mout – массовый расход «вымещаемого» раствора. В случае, когда внутрь поступает также газ, уравнение модифицируется:

Kildibaeva10.wmf Kildibaeva11.wmf

Kildibaeva12.wmf Kildibaeva13.wmf

где Kildibaeva14.wmf – массовый расход поступающего в купол газа.

pic_47.tif

Рис. 2. Зависимость температуры струи от вертикальной координаты

Уравнение сохранения массы газа и нефти в слое запишется в виде:

Kildibaeva15.wmf Kildibaeva16.wmf

Kildibaeva17.wmf Kildibaeva18.wmf

Уравнение сохранения энергии для слоя раствора спирта имеет вид

Kildibaeva19.wmf (2)

Kildibaeva20.wmf

где Kildibaeva21.wmf Kildibaeva22.wmf

Kildibaeva23.wmf Kildibaeva24.wmf

В уравнении (2) справа первое слагаемое – поток тепла, связанный с «вытекающим» из купола раствором спирта, второе и третье слагаемые – поток тепла от капель нефти / пузырьков газа, всплывающих в слое раствора спирта, Kildibaeva25.wmf, Kildibaeva26.wmf – количество капель нефти / пузырьков газа в куполе; qrw – поток тепла от раствора спирта в воду через нижнее основание купола; Kildibaeva27.wmf – поток из слоя раствора спирта через боковые стенки и верхнее основание купола; Srw – площадь границы раздела слоев нефти и раствора спирта; λp, δ – коэффициент теплопроводности полиуретана и толщина стенки купола; R(z) – радиус купола для соответствующей координаты z.

Аналогично запишем уравнение сохранения энергии для слоя нефти, который накапливается у верхнего основания купола:

Kildibaeva28.wmf Kildibaeva29.wmf (3)

Здесь первое слагаемое в правой части соответствует потоку тепла, «поступающему» с нефтью через слой раствора спирта, второе – теплу, приходящему с пузырьками газа, Kildibaeva30.wmf – температура «поступающей» нефти, она равна температуре капель нефти на высоте zor, т.е. Kildibaeva31.wmf, третье и четвертое слагаемые соответствуют потоку тепла из слоя раствора спирта и слоя газа, пятое и шестое слагаемые – поток тепла от слоя нефти через боковые поверхности и верхнее основание купола. Число пузырьков в слое нефти

Kildibaeva32.wmf

Уравнение сохранения энергии для слоя газа примет вид

Kildibaeva33.wmf

Kildibaeva34.wmf (4)

здесь первое слагаемое в правой части соответствует потоку тепла, «поступающему» с нефтью через слой раствора спирта, где Kildibaeva35.wmf – температура «поступающего» газа, она равна температуре пузырьков газа на высоте zgo, т.е. Kildibaeva36.wmf, второе слагаемое соответствует потоку тепла в слой нефти, третье и четвертое слагаемые – поток тепла от слоя газа через боковые поверхности и верхнее основание купола.

Координату раздела «газ-нефть» zgo и «нефть – раствор спирта» zor найдем с учетом объемных расходов газа и нефти:

Kildibaeva37.wmf

Kildibaeva38.wmf (5)

На рис. 3–4 приведена зависимость координаты раздела слоев газа и нефти, нефти и раствора, раствора и воды, а также температуры слоя раствора, нефти и газа от времени для всего процесса установки.

pic_48.tif

Рис. 3. Зависимость координаты раздела слоев газа и нефти (1), нефти и раствора (2), раствора и воды (3) от времени для всего процесса установки купола

pic_49.tif

Рис. 4. Зависимость температуры слоя раствора, нефти и газа от времени для всего процесса установки: 1 – спирт; 2 – нефть; 3 – газ

Выводы

Рассмотренная модель работы резервуара используется для накопления углеводородов в случае их разлива в океане. Для стабильной работы купола и его надежной фиксации исключается процесс гидратообразования и накопления гидрата в куполе. Для получения общих представлений о процессе накопления углеводородов в резервуаре исследованы температурные поля внутри купола, получены: зависимости координат раздела соответствующих слоев углеводородов, а также зависимость их температур от времени.

Работа поддержана грантом РФФИ № 14-01-97032 р_поволжье_а.
